YouTuber tự chế tạo RAM tại nhà: Đột phá bán dẫn từ phòng thí nghiệm tự chế

Cộng đồng phần cứng thế giới vừa chứng kiến một cột mốc hy hữu khi YouTuber Dr. Semiconductor công bố video tài liệu về việc chế tạo bộ nhớ RAM (Random Access Memory) trong môi trường phi công nghiệp. Dự án được thực hiện tại một nhà kho cải tạo, cho thấy việc sản xuất các linh kiện bán dẫn cơ bản không nhất thiết phải phụ thuộc hoàn toàn vào các phòng thí nghiệm tỷ đô.

Bối cảnh thị trường và động lực từ cơn sốt AI

Dự án của Dr. Semiconductor xuất hiện vào thời điểm thị trường bộ nhớ đang chịu áp lực nặng nề. Năm 2026, sự bùng nổ của trí tuệ nhân tạo (AI) đã khiến nhu cầu về bộ nhớ băng thông cao (HBM) tăng vọt. Các nhà sản xuất lớn như Samsung, SK Hynix và Micron đã chuyển dịch phần lớn công suất sang loại linh kiện này để tối ưu hóa lợi nhuận.

Theo dữ liệu từ ngành công nghiệp, công suất tấm wafer DRAM dành riêng cho HBM đã chiếm tới 23% tổng nguồn cung toàn cầu. Sự chuyển dịch này trực tiếp dẫn đến tình trạng khan hiếm DDR5 thông thường, đẩy giá các thanh RAM 32GB lên mức cao kỷ lục, gây khó khăn cho người dùng PC phổ thông.

Nguyên lý kỹ thuật: Cấu trúc 1T1C và thách thức về quy mô

Về mặt kỹ thuật, một ô nhớ DRAM (Dynamic RAM) hoạt động dựa trên cấu trúc kinh điển "1T1C". Cấu trúc này bao gồm một bóng bán dẫn (transistor) đóng vai trò làm công tắc và một tụ điện (capacitor) dùng để lưu trữ điện tích, đại diện cho các bit dữ liệu 0 và 1.

Trong khi các dây chuyền sản xuất hiện đại đã tiến tới tiến trình dưới 20 nanomet với điện dung ở mức femtofarad, Dr. Semiconductor đã lựa chọn hướng đi thực tế hơn với thang đo micromet. Thiết bị tự chế của anh tạo ra các ô nhớ có điện dung khoảng 12 picofarad, lớn hơn hàng nghìn lần so với linh kiện thương mại. Mức độ tích hợp này tương đương với công nghệ bán dẫn từ đầu thập niên 1970, nhưng vẫn là một kỳ tích đối với một cá nhân làm việc độc lập.

Quy trình chế tạo ba giai đoạn

Để hoàn thiện 20 ô nhớ có khả năng đọc ghi, Dr. Semiconductor phải trải qua ba giai đoạn khắt khe trong phòng sạch chuẩn Class 100 tự dựng:

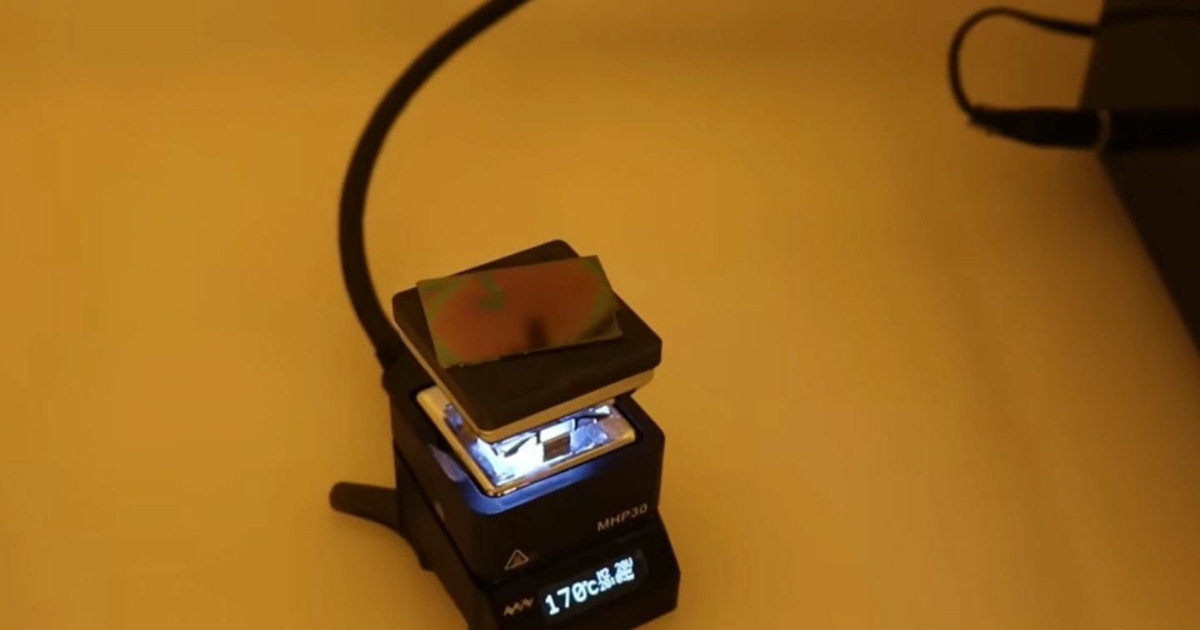

• Tạo hình và quang khắc: Phiến silicon được cắt, làm sạch và đưa vào lò nung để tạo lớp oxit dày 330 nanomet. Sau đó, kỹ thuật phơi sáng tia cực tím (UV) được sử dụng để khắc hoa văn mặt nạ lên màng cản quang.
• Chế tạo bóng bán dẫn: Đây là bước khó khăn nhất, đòi hỏi việc ăn mòn và pha tạp hóa chất chính xác đến từng mili giây để hình thành cực nguồn và cực máng.
• Kim loại hóa: Bước cuối cùng là phun nhôm qua mặt nạ vi mô để tạo ra các đường dẫn kết nối, hoàn thiện cấu trúc mạch điện.

So sánh với các dự án bán dẫn tự chế tiêu biểu

Thành tựu của Dr. Semiconductor thường được đặt lên bàn cân với Sam Zeloof, kỹ sư nổi tiếng với các chip logic Z1 và Z2 tự chế tại gara. Tuy nhiên, việc chế tạo DRAM mang lại những thách thức riêng biệt liên quan đến tính đồng nhất của vật liệu và khả năng giữ điện tích của tụ điện. Bất kỳ sự rò rỉ điện nào cũng có thể khiến dữ liệu bị mất ngay lập tức.

Ý nghĩa của dự án đối với cộng đồng công nghệ

Dù mảng RAM 20 ô nhớ này có dung lượng thấp hơn hàng tỷ lần so với các thanh RAM hiện đại, nhưng giá trị biểu tượng của nó là rất lớn. Dự án chứng minh rằng với nền tảng kiến thức vững chắc và kỹ năng thực hành, các cá nhân có thể phá vỡ rào cản của một ngành công nghiệp vốn được coi là độc quyền bởi các tập đoàn đa quốc gia.

Hành trình của Dr. Semiconductor từ việc xây dựng hệ thống lọc HEPA, quạt áp suất dương cho đến khi ra đời những ô nhớ đầu tiên đã truyền cảm hứng mạnh mẽ cho phong trào tự làm (DIY) trong lĩnh vực phần cứng cao cấp. Những nỗ lực này không chỉ là lời giải cho bài toán giá thành mà còn là tiền đề cho những nghiên cứu bán dẫn mã nguồn mở trong tương lai.
